91视频香蕉官网減壓閥
YB43X-YB13X 91视频香蕉官网比例式減壓閥是一種等比例減低流經介質壓力的調節閥。通常用於高層建築、泵站及消防係統，既能減動壓又能減靜壓，減壓比例準確。上海香蕉视频WWW在线观看閥門製造有限公司十幾年生產各種減壓閥門。比例式減壓閥結構簡單，選材合格，價格實惠，性能可靠。參考比例有：2：1、3：1、4：1、3：2、5：2等，如客戶有特殊要求，可在訂單中說明。
YB43X91视频香蕉官网比例式減壓閥--主要性能參數：
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Y43X-10P | 10 | 1 | ≤90 | 水、氣 |
| Y43X-16P | 16 | 1.6 | ≤90 | 水、氣 |
YB43X91视频香蕉官网比例式減壓閥--主要零部件材料：
| 型號 | 閥體材料 |
| Y43X-10P | 91视频香蕉官网 |
| Y43X-16P | 91视频香蕉官网 |

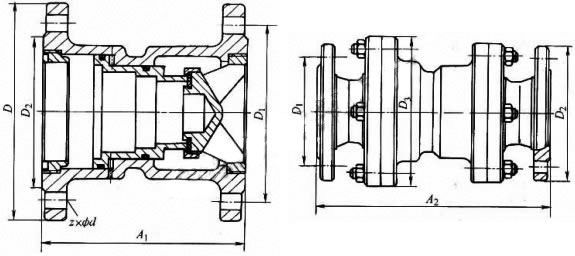

YB43X-10P型產品外形及結構尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×φ18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×φ22 | 365 | 358 |
YB43X-16P型產品外形及結構尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 30 | 12×φ22 | 365 | 358 |
